UG软件轻松绘制齿轮教程

在使用Unigraphics NX（简称UG）这一强大的CAD/CAM/CAE软件进行齿轮建模时，我们可以充分利用其丰富的工具集和高度灵活的定制能力，精确地创建出符合设计要求的齿轮模型。下面，我们将详细探讨如何在UG中绘制齿轮，涵盖从齿轮参数设定、草图绘制、三维建模到最终渲染的全过程，同时融入关键词以提高文章的曝光率。

首先，启动UG软件并新建一个零件文件，为齿轮设计设定一个合适的单位（如毫米）和坐标系。在进入建模环境后，第一步是明确齿轮的基本参数，这包括模数、齿数、齿宽、压力角、螺旋角（对于斜齿轮）等。这些参数将直接影响齿轮的尺寸和形状，因此务必确保它们的准确性。

接下来，我们进入草图模式，在XY平面上绘制齿轮的一个齿形。这通常涉及到绘制一系列直线和圆弧，以模拟齿轮的齿廓。在绘制过程中，可以利用UG提供的约束工具来确保草图元素的精确对齐和尺寸关系。特别地，通过利用UG的参数化设计功能，我们可以将齿轮的参数（如模数、齿数等）直接链接到草图中，从而实现参数驱动的设计变更。

对于标准渐开线齿轮，我们可以使用UG中的“齿轮工具”或“渐开线曲线”功能来自动生成精确的齿廓曲线。这些工具会根据输入的齿轮参数计算出渐开线的形状，并将其作为草图的一部分。在绘制完一个齿形后，利用UG的阵列或镜像功能可以快速生成整个齿轮的齿形。

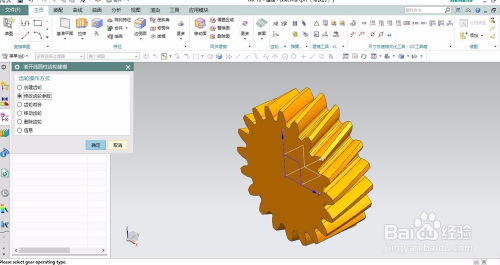

完成草图绘制后，我们退出草图模式并进入三维建模阶段。此时，可以使用UG的拉伸、旋转或扫掠等命令，根据草图创建齿轮的三维实体模型。在拉伸操作中，需要指定拉伸的高度（通常等于齿宽），并确保拉伸方向与齿轮的轴向一致。通过这一步骤，我们得到了一个包含所有齿形的三维齿轮实体。

对于斜齿轮，还需要在拉伸之前对草图进行旋转或倾斜操作，以设置正确的螺旋角。这可以通过UG的“旋转”命令或“变换”功能来实现。在旋转草图后，再进行拉伸操作，即可得到具有螺旋角的斜齿轮模型。

在齿轮建模过程中，细节处理同样重要。例如，可以通过在齿轮的轮毂部分添加圆柱体或圆锥体来模拟实际的轴孔结构。此外，还可以利用UG的布尔运算功能来创建齿轮的键槽、倒角或圆角等特征。这些细节不仅提高了齿轮模型的准确性，还使其更加符合实际工程应用的需求。

完成齿轮的三维建模后，接下来是对其进行材质赋值和渲染。在UG中，我们可以从材料库中选择合适的材质（如钢、铸铁等），并将其应用到齿轮模型上。这有助于在后续的分析或装配过程中更直观地评估齿轮的性能和外观。

此外，利用UG的渲染功能可以为齿轮模型添加光照、阴影和纹理效果，使其看起来更加逼真和生动。这对于展示设计成果或进行客户沟通时尤其有用。在渲染设置中，可以调整光源的位置、颜色和强度，以及模型的表面反射率和粗糙度等参数，以达到最佳的视觉效果。

在齿轮设计过程中，还需要考虑齿轮的啮合性能。这通常涉及到对齿轮的齿形、齿距和齿向等进行精确计算和校验。在UG中，我们可以利用“齿轮啮合分析”工具来模拟齿轮的啮合过程，并检查是否存在干涉、磨损或噪音等问题。通过这一步骤，可以确保所设计的齿轮在实际应用中具有良好的啮合性能和可靠性。

此外，对于复杂或定制的齿轮设计，UG还提供了强大的编程和定制功能。通过编写NX Open API脚本或使用UG的二次开发工具包（如NX/Open C或NX/Open .NET），可以自动化齿轮设计的某些步骤或创建专用的齿轮设计模板。这有助于提高设计效率并减少人为错误。

在完成齿轮建模和分析后，我们可以将其导出为各种CAD文件格式（如STEP、IGES等），以便与其他软件进行数据交换或进一步的分析和制造。此外，UG还支持将齿轮模型直接发送到CAM模块进行数控编程和加工模拟，从而实现了从设计到制造的无缝集成。

总之，在UG中绘制齿轮是一个涉及多个步骤和工具的综合过程。通过精确设置齿轮参数、绘制草图、创建三维模型、处理细节特征以及进行材质赋值和渲染等操作，我们可以生成一个符合设计要求且高度逼真的齿轮模型。同时，利用UG提供的分析、编程和定制功能，还可以进一步优化设计流程并提高设计效率。无论是对于标准齿轮还是定制齿轮的设计而言，UG都是一个强大而灵活的工具选择。
